Intensivbeatmung – neue Norm legt einheitliche Nomenklatur für Beatmungsmodi fest

Die derzeitige Benennung der Beatmungsmodi in der Anästhesiologie und Intensivmedizin ist geprägt von herstellerspezifischen und somit uneinheitlichen Bezeichnungen. Dies ist nicht nur für Anwender verwirrend, sondern auch potenziell gefährlich. Eine einheitliche Klassifizierung sowie die entsprechende Nomenklatur wurde nun Ende August 2021 in der deutschen Fassung als DIN EN ISO 19223:2021 veröffentlicht. Es werden die Zusammenhänge sowie die neue Norm zur Standardisierung der neuen Beatmungsterminologie dargestellt.

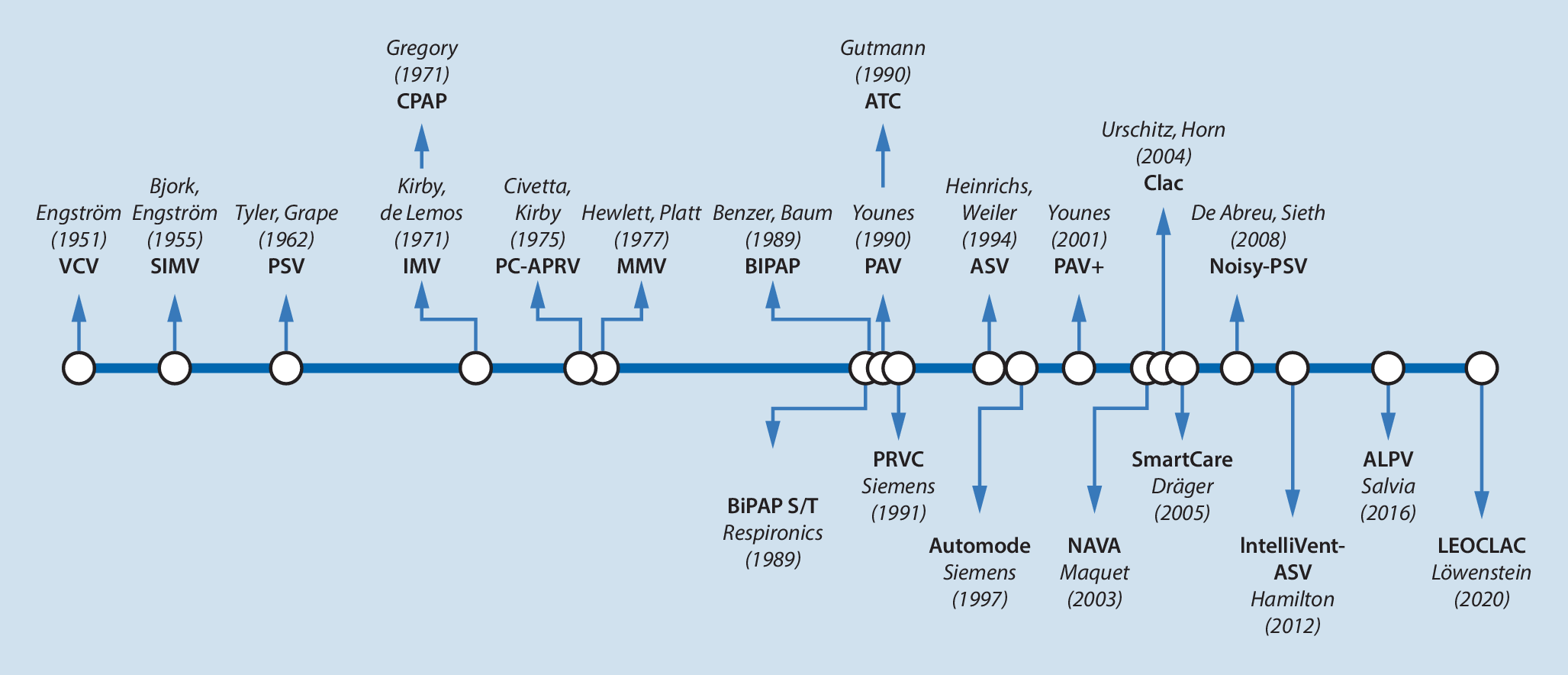

Die Beatmungstherapie hat sich in den letzten 70 Jahren als intensivmedizinisches Standardverfahren etabliert [1]. Parallel dazu hat sich auch die Anzahl der verfügbaren Beatmungsmodi vervielfacht (Abb. 1).

In der Anfangszeit der maschinellen Beatmung war eine sehr simple Klassifizierung aufgrund der überschaubaren Anzahl an Beatmungsmodi ausreichend, um das Verständnis der Anwender sicherzustellen. Dabei wurden Beatmungsmodi nach dem Anteil der Atemarbeit, der vom Patienten bzw. vom Beatmungsgerät übernommen wurde, unterschieden (Abb. 2).

Allein in einem gängigen amerikanischen Lehrbuch über Beatmungsgeräte aus dem Jahre 2017 werden über 170 einzelne Beatmungsmodi beschrieben [3]. Zwar wurde dort für die Vielzahl der modernen Beatmungsmodi das Klassifizierungsschema deutlich erweitert, die Basis bildete jedoch weiterhin die einfache Klassifizierung der Modi nach der Atemarbeit in mandatorische, augmentierende und spontane.

Der tatsächliche Umfang an heute verfügbaren Beatmungsmodi ist aber noch deutlich umfangreicher. Die meisten Intensivbeatmungsgeräte ermöglichen es dem Anwender, unterschiedlichste Parameter anzupassen, die den eingestellten Grundmodus umfassend modifizieren und diesen letztlich in einen anderen Modus umwandeln können. Dies geschieht vielfach unbewusst und ohne Änderung des angezeigten Beatmungsmodus. Daher gibt es erheblich mehr individuelle Beatmungsmodi (bezogen auf die Möglichkeiten der Interaktion zwischen Patienten und Beatmungsgerät), als die am Beatmungsgerät formal einzustellenden und angezeigten oder aber die in Benutzerhandbüchern und Fachbüchern genannten.

Derzeit legen Beatmungsgerätehersteller mangels gesetzlicher Regelungen oder normativer Vorgaben die Bezeichnungen und Abkürzungen ihrer Beatmungsmodi in Eigenregie fest. Dadurch gibt es eine Vielfalt an Bezeichnungen für ähnliche oder sogar identische Beatmungsmodi, die obendrein noch aus Wettbewerbs- und Marketinggründen häufig markenrechtlich geschützt werden. Der Vergleich von Beatmungsmodi verschiedener Hersteller gestaltet sich somit schwierig. Diese uneinheitlichen und herstellerspezifischen Bezeichnungen für Beatmungsmodi sind sowohl für Anwender in der klinischen Praxis als auch für Leser und Autoren von Fachbüchern und -artikeln in höchstem Maße verwirrend [4]. Das Ausmaß dieser Sprachverwirrung spiegelt die nachfolgende Synopsis in Tab. 1 wider, die die gängigsten Beatmungsgerätehersteller und deren verwendete Abkürzungen für Beatmungsmodi im Vergleich zur DIN EN ISO 19223:2021 Norm darstellt.

Über die Jahre hinweg gab es mehrere freiwillige Initiativen zur Standardisierung der Beatmungstaxonomie. Nennenswert sind dabei insbesondere die theoretischen Überlegungen des Amerikaners Robert L. Chatburn, der 1992 erstmals ein Klassifizierungsschema für Beatmungsmodi publizierte [5]. Jedoch konnte sich Chatburns Klassifizierungsschema nicht durchsetzen und wurde von den Medizinprodukteherstellern weitgehend ignoriert.

Auch die Autoren der S3-Leitlinie „Invasive Beatmung und Einsatz extrakorporaler Verfahren bei akuter respiratorischer Insuffizienz“ sahen sich mit dem Problem der fehlenden Einheitlichkeit der Klassifizierung von Beatmungsmodi konfrontiert [6]. Zwar wird in dieser S3-Leitlinie auch auf das Chatburn-Klassifizierungsschema eingegangen, die Autoren der Leitlinie kamen allerdings zu dem Schluss, dass „von dieser technischen Kategorisierung in Teilen“ abgewichen und ein „Kompromiss zwischen den objektiv technischen Kriterien und einer klinisch sinnvollen Einteilung der Beatmungsverfahren“ gefunden werden müsse [6]. Entsprechend wurde für die Unterkategorien ein neues Klassifizierungsschema eingeführt.

Zur Beseitigung dieses auch sicherheitsrelevanten Problembereichs tagte erstmals 2013 das Unterkomitee SC3 der Internationalen Kommission für Normung zum Thema „Lung ventilators and related equipment“. Normen spiegeln den Stand der Technik wider, der im Zuge der Zulassung als Medizinprodukt nachgewiesen werden muss. Deren Anwendung kann freiwillig erfolgen oder auf Grundlage von nationalen oder europäischen Vorgaben verpflichtend festgeschrieben sein. Die Internationale Organisation für Normung (ISO) ist die internationale Vereinigung von Normungsorganisationen und erarbeitet internationale Normen. Das Deutsche Institut für Normung (DIN) erstellt nationale Normen, vertritt aber auch die deutschen Interessen auf ISO-Ebene. Weiterhin arbeitet die ISO mit dem Europäischen Komitee für Normung (CEN) zusammen, das als europäische Normungsorganisation einen Großteil der ISO-Normen in das europäische Normensystem überführt. Während die Überführung von ISO-Normen in das jeweilige nationale Normungsgefüge freiwillig ist, müssen sämtliche europäischen Normen von den CEN-Mitgliedern als nationale Norm implementiert werden. Es ist offen, wann die neue DIN ISO 19223:2021 verpflichtend eingeführt werden muss und damit fester Bestandteil eines jeden neuen Medizinproduktes oder gar jedes neuen Softwarestandes eines Medizinproduktes werden wird. Die Ziele des Normgebers waren die Entwicklung einer gemeinsamen Sichtweise sowie die Schaffung rationaler Grundlagen für eine kohärente Terminologie zur Beschreibung der Funktion von Beatmungsgeräten [7]. Die in der Norm festgelegte Terminologie und Semantik sollen ihren Weg in wissenschaftliche Veröffentlichungen, Lehrbücher und Schulungen finden und so im Verlauf der Zeit eine genormte grundlegende Sprache der maschinellen Beatmung international begründen [7]. Das Dokument postuliert als Hauptziel „soweit wie möglich bestehende Begriffe zu verwenden, ihre Bedeutung zu klären und das Potenzial einer Fehlanwendung durch genauere Festlegung zu begrenzen“ [7]. Hierdurch soll der „geschulte Bediener in die Lage versetzt werden, problemlos zwischen verschiedenen Beatmungsgeräten zu wechseln und jedes Gerät nach wenigen Minuten Schulung sicher zu bedienen“ [7].

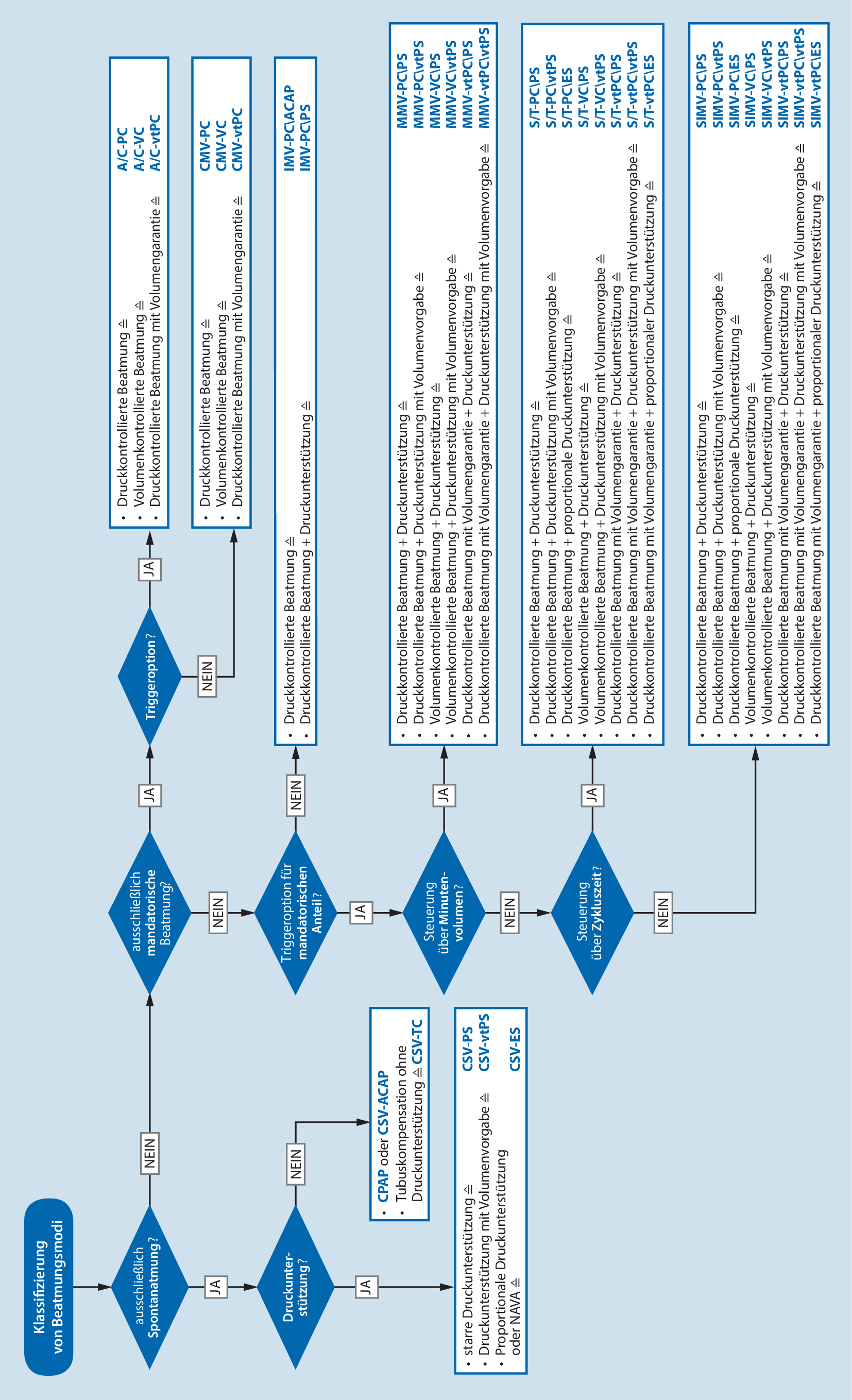

In der neuen Norm DIN EN ISO 19223:2021 werden Beatmungsmodi in vier Schritten klassifiziert. In einem ersten Schritt wird anhand deren Charakteristik eine Vorsilbe (Präfix) ausgewählt, die der normkonformen Bezeichnung vorangestellt wird. Für jedem Präfix sind Definitionen hinterlegt. Alle rein kontrollierten Beatmungsmodi werden demnach mit dem Präfix „CMV“ („continuous mandatory ventilation“) versehen (Abb. 3 und 4). Bei der ausschließlich kontrollierten Beatmung übernimmt das Beatmungsgerät die gesamte Ventilation, während der Patient keinerlei Atemarbeit erbringt und somit auch nicht triggert. Der synonyme Begriff in der Literatur lautet vielfach mandatorische Beatmung. Wobei mandatorisch bedeutet, dass die Vorgabe der notwendigen Parameter im Mandat des Bedieners liegt [8]. Die Norm führt aus, dass ein kontrollierter Atemzug immer durch das Beatmungsgerät ausgelöst und in Abwesenheit von Spontanatmungsaktivität auch vollständig durch den eingestellten oder durch den vom Bediener ausgewählten Inflationstyp generiert wird. Die Klassifizierung mit dem Präfix „IMV“ („intermittent mandatory ventilation“) erfolgt nur, wenn die mandatorisch eingestellte Atemfrequenz nicht durch Trigger-Aktivitäten synchronisiert oder erhöht werden kann, gleichzeitig jedoch uneingeschränkte Atemaktivitäten beispielsweise in den Exspirationsphasen möglich sind. In der klinischen Praxis sind Beatmungsmodi ohne Trigger-Option für die mandatorischen Anteile eher selten anzutreffen. Können mandatorische Beatmungszüge getriggert werden, so wird der Modus mit der Vorsilbe „A/C“ („assist/control ventilation“) versehen. Im Unterschied hierzu kann der Patient bei Modi mit dem Präfix „SIMV“ („synchronized intermittend mandatory“) durch erfolgreiche Triggerung die eingestellten mandatorischen Atemzüge auslösen und dazwischen frei spontan atmen. Hierzu kann beispielsweise eine Druckunterstützung eingestellt werden (Abb. 3). Eine Vielzahl von modernen Beatmungsmodi basiert nicht auf einer Kombination von fest eingestellten mandatorischen Atemfrequenzen und den dazwischen liegenden Spontanatemphasen. Maschinelle Beatmungszüge werden im Bedarfsfall nur dann appliziert, wenn in einem definierten Zeitfenster das vorgewählte Mindestspontanatemminutenvolumen unterschritten wird, und reichen von einer punktuellen Ergänzung der Spontanatmung bis hin zu einer vollständigen Übernahme der Ventilation. Diese Modi werden dann mit der Vorsilbe „MMV“ („minimum minute volume“) versehen. Die nicht nur bei nichtinvasiven oder außerklinischen Beatmungsgeräten häufig anzutreffen ST-Modi, eine Kombination aus reiner Spontanatmung mit einer vorgewählten Mindestatemfrequenz pro Minute, werden mit dem Präfix „S/T“ („spontaneous/timed“) versehen. Im Gegensatz zu den als SIMV klassifizierten Modi wählen „S/T“-Modi einen alternativen Algorithmus zur fakultativen Auslösung mandatorischer Atemzügen. Bleibt nämlich in der eingestellten Zykluszeit (= 60 s geteilt durch die Atemfrequenz) ein spontaner Atemzug aus, so wird dieser durch einen mandatorischen ersetzt.

In einem zweiten Schritt wird bei allen Modi mit mandatorischen Anteilen die Art des „Inflationstyps“ angegeben. Unter Inflationstypen versteht die Norm die einstellbaren Zielgrößen des Atemzuges, der entweder volumenkontrolliert („volume controlled, VC“), druckkontrolliert („pressure controlled, PC“) oder aber auch druckkontrolliert mit Volumengarantie („vtPC“) verabreicht werden kann. In der Literatur wird diese Zielgröße auch oft als Kontrollvariable bezeichnet, die durch den Anwender eingestellt und während der Inspiration seitens des Gerätes automatisch geregelt und damit kontrolliert wird.

Im dritten Schritt wird die Art der Spontanatmung klassifiziert. Reine Spontanatmungsformen erhalten das Präfix „CSV“ („continuous spontaneous ventilation“). Anhand der Charakteristik der Druckunterstützung wird nun die Art der Spontanatmung beschrieben. Entsprechend stehen „CSV-PS“ („pressure support“) für die fest vorgegebene Druckunterstützung, „CSV-vtPS“ („tidal volume“) für die Druckunterstützung mit Volumengarantie und „CSV-ES“ („effort support“) für alle Arten der proportionalen Druckunterstützung. Die Kombination aus Tubuskompensation und Spontanatmung auf CPAP-Niveau wird als „CSV-TC“ („tube compensation“) klassifiziert. Eine Ausnahme bei den Modi mit reiner Spontanatmung bildet die CPAP-Beatmung ohne Druckunterstützung, die unverändert als „CPAP“ („continuous positive airway pressure“) bezeichnet wird. Diese wird alternativ auch als „ACAP“ („assured constant airway pressure“) bezeichnet, wenn „der Atemwegsdruck ungeachtet der Inspirations- oder Exspirationsdurchflüsse oder der festgelegten zulässigen Leckage bei seinem eingestellten Wert gehalten wird, wann immer dieser auf einem konstanten Niveau bleiben soll“ [7]. In einem letzten Schritt können noch spezielle Varianten der Beatmung durch Hinzufügung eines nachgestellten Codes beschrieben werden. Beispielsweise weist ein kleines v in runden Klammern als „(v)“ darauf hin, dass die Inspirationsphase eines druckkontrollierten Modus durch das Erreichen eines vorgegebenen Inspirationsvolumen beendet wird [7]. Demgegenüber kennzeichnet ein kleines v in eckigen Klammern als „[v]“ eine proportionale Druckunterstützung auf Basis eines inspiratorischen Tidalvolumens [7]. Der Form der Klammer kommt also bei der eindeutigen Zuordnung der Varianten eine entscheidende und gleichzeitig verwirrende Bedeutung zu. In der klinischen Anwendung wird die Unterscheidung verschiedener Beatmungsmodi anhand der unterschiedlichen Formen der Klammern für erhebliche Probleme sorgen. Ebenso schwer zu durchschauen ist die uneinheitliche Position der Inflationstypen innerhalb der zuvor beschriebenen taxonomischen Sequenz bei der Darstellung der Anteile der mandatorischen und spontanen Atmung, die bei unterschiedlichen Beatmungsmodi getauscht wird. Dies wird beispielhaft in Abb. 4 gezeigt. Die Umstellung auf die neue Norm wird für erfahrene Nutzer auch dadurch noch einmal anspruchsvoller, dass Abkürzungen aus alten Benennungen mit neuen erweiterten Bedeutungen belegt werden. So schlägt die Norm etwa vor, das Präfix SIMV, das bisher ausschließlich für eine synchronisierte volumenkontrollierte Beatmungsform stand, fortan auch für druckkontrollierte Beatmungsmodi zu verwenden.

Ein weiterer hochgradig problematischer Punkt ist die schiere Länge der teils kryptischen Abkürzungen der Beatmungsmodi. Diese neue Taxonomie, die z. T. 12 und mehr Zeichen verwendet, wird erheblich schwerer auf dem Display von Beatmungsgeräten in übersichtlicher Form unterzubringen sein.

Alle bisherigen Klassifizierungsversuche, der neue Normentwurf 19223:2021 eingeschlossen, stoßen bei der tatsächlichen Komplexität der Beatmungsmodi schnell an ihre Grenzen. Vielfach sind diese eher technisch geprägt und orientieren sich weniger an klinischen Fragestellungen. Deshalb versucht die gruppenweise Klassifikation, Beatmungsmodi auf der Grundlage ähnlicher Merkmale zu klassifizieren. Im klinischen Alltag sind diese ähnlichen Merkmale vielfach bedeutsam für das Verständnis sowie die Gestaltung der Beatmungstherapie. Am Beispiel der proportionalen Druckunterstützungen und der „neurally adjusted ventilatory assist“ (NAVA) lässt sich exemplarisch sowohl die europäische Klassifizierungsstrategie als auch die Kritik in Fachkreisen an dieser ersten Version der Norm aufzeigen. Bei der proportionalen Druckunterstützung wird nicht die Höhe der Druckunterstützung konstant gehalten, sondern das Verhältnis zwischen Druckunterstützung und Atemanstrengung. Die geräteseitige erzeugte Druckunterstützung ist über die gesamten Einatmungsbemühungen des Patienten proportional zu der vom Patienten geleisteten Atemarbeit [9]. Je nach Art des Modus kann der Umfang der notwendigen Druckunterstützung mit einer regelmäßigen endinspiratorischen Ermittlung der Atemarbeit individuell an die Atemarbeit des Patienten angepasst werden [10]. Die erhobenen Werte erlauben es, fortlaufend die Relation zwischen Druckunterstützung und Atemanstrengung zu ermitteln und selektiv zu kompensieren. Ein anderer Weg zur proportionalen Unterstützung wird mit NAVA verfolgt. Die Synchronisation der inspiratorischen Unterstützung erfolgt proportional zum nervalen Aktivierungsimpuls für die Zwerchfellkontraktion. Dieser wird über eine spezielle Magensonde mittels ösophagealen Elektroden ermittelt. Basierend auf dem Erregungspotential der zuleitenden Nerven wird letztlich der notwendige Unterstützungsgrad realisiert [11]. Gemäß neuer 19233-Norm werden alle proportionalen Druckunterstützungen in einer Gruppe mit ähnlichen Merkmalen zusammengefasst und als „continuous spontaneous ventilation – effort-support (CSV-ES)“ klassifiziert [7]. Spezielle Variantenbezeichnungen sollen dann aber dann doch die z. T. erheblichen Unterschiede zwischen den Modi dieser Gruppe zumindest teilweise abbilden. Entsprechend weist die Norm „CSV-ES [q + v]“ als proportionale Druckunterstützung auf Basis eines Inspirationsflow und eines inspiratorischen Volumens aus, wohingegen „CSV-ES [EMG]“ für die NAVA-basierte Druckunterstützung. Die Verwirrung wird durch den Zusatz „[EMG]“ komplett, da bei NAVA nicht etwa ein EMG, sondern vielmehr die nervale Aktivität der Nn. phrenici gemessen wird. Den z. T. fundamentalen Unterschieden der Ansätze zu Einstellung bzw. Anpassung der hier vorstellten proportionalen Druckunterstützung mit oder ohne eine atemzugsweise Messung der Atemarbeit wird die gemeinsame neue Bezeichnung CSV-ES trotz Ergänzung der Varianten nicht gerecht.

Die Limitation der gruppenweisen Klassifizierung auf der Grundlage ähnlicher Merkmale zeigt sich gerade bei komplexeren Beatmungsmodi, die mit erweiterten Messverfahren kombiniert werden oder mit künstlicher Intelligenz versehen sind. Zwar war das Ziel der Normgeber mittels definierten Vokabulars dem Anwender eine klare Vorstellung davon zu vermitteln, „wie die gewählten Einstellungen die Wechselwirkung zwischen dem Patienten und dem Beatmungsgerät beeinflussen würden“ [7]. Doch dieser Anspruch wurde leider vielfach nicht erfüllt. Eine klinisch sinnvolle Klassifizierung von Beatmungsmodi muss jedoch für den klinischen Nutzer so transparent sein, dass die Funktionsweisen sofort erkannt, die Folgen für den Patienten konkret eingeschätzt und notwendige Einstellungen folgerichtig gewählt werden können.
