Atriumseptumdefekte (ASD) im Rahmen eines endovaskulären Mitralklappenclippings sind potenziell hämodynamisch relevante Komplikationen. Ein sofortiger Verschluss mittels Okkluder kann eine sichere und effektive Therapie darstellen.
Fallzusammenfassung
Eine 81-jährige Patientin mit schwerer Dyspnoe bei vorbekannter hochgradiger Mitralklappeninsuffizienz wurde zum elektiven Mitralklappenclipping vorgestellt. Die Clipimplantation verlief komplikationslos. Nach Entfernung der transseptalen Schleuse kam es zu einem plötzlichen Abfall der Sauerstoffsättigung und des Blutdrucks sowie zu einem sofortigen Anstieg des zentralen Venendrucks. Es zeigte sich ein iatrogener Links-rechts-Shunt auf Vorhofebene mit relevantem Shuntvolumen. Daraufhin erfolgte der sofortige Verschluss mittels Vorhofseptumokkluder, was zu einer unmittelbaren Besserung der Kreislaufparameter und der Sauerstoffsättigung führte.
Schlussfolgerung
Ein Anstieg des zentralen Venendrucks, ein Blutdruckabfall oder Sättigungsabfall nach Rückzug der transseptalen steuerbaren Schleuse im Rahmen des Mitralklappenclippings sollte bezüglich eines möglichen ASD abgeklärt werden.
Eine 81 Jahre alte Patientin stellte sich in unserer Abteilung zum elektiven Mitralklappenclipping bei hochgradiger Mitralklappeninsuffizienz aufgrund eines partiellen Sehnenfadenabrisses vor. Die Patientin war bereits zuvor bei hochgradiger Aortenklappenstenose mit einer transarteriellen Aortenklappenprothese versorgt worden. Postprozedural blieb jedoch eine Belastungsdyspnoe bei leichter Belastung bestehen. Des Weiteren lagen eine bekannte koronare 3‑Gefäß-Erkrankung, paroxysmales Vorhofflimmern, eine noch nicht weiter abgeklärte Struma multinodosa, eine Gichtarthropathie sowie ein kompletter Linksschenkelblock bei Aufnahme vor. Aufgrund von persistierender Belastungsdyspnoe, peripheren Ödemen sowie deutlich erhöhtem Operationsrisiko hinsichtlich eines herzchirurgischen Eingriffs wurde beschlossen, eine endovaskuläre Mitralklappenrekonstruktion mittels Clip durchzuführen.
Diagnostik
In der transösophagealen Echokardiographie zeigte sich eine deutlich exzentrische, hochgradige Mitralklappeninsuffizienz aufgrund eines partiellen Sehnenfadenabrisses im Segment P2 mit einem nach posterior gerichteten Jet (Abb. 1 und 2). Des Weiteren zeigten sich eine gute systolische linksventrikuläre Funktion und kein Hinweis auf einen Shunt auf Vorhofebene. Eine echokardiographische Abklärung des rechten Ventrikels ergab eine visuell leicht reduzierte Funktion bei einer reduzierten Anulusgeschwindigkeit von 7 cm/s, jedoch noch erhaltener longitudinaler rechtsventrikulärer Funktion („tricuspid annular plane systolic excursion“ 2 cm). Des Weiteren wurde eine mittelgradige Trikuspidalklappeninsuffizienz bei Anulusdilatation festgestellt.

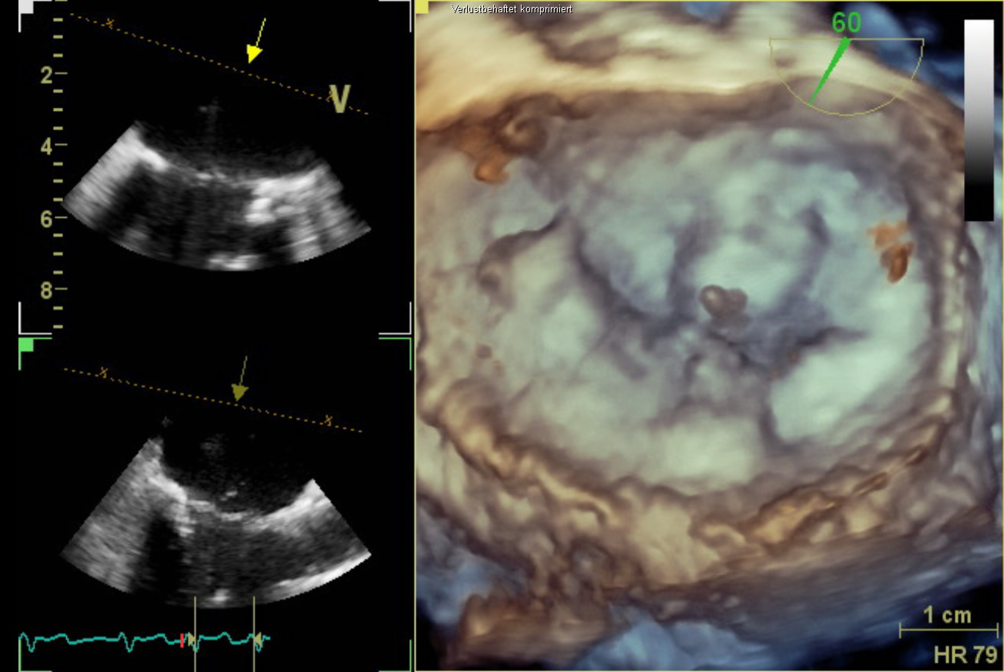

Abb. 1
Transösophageale Echokardiographie. 3‑D-Ansicht mit Aufsicht auf die Mitralklappe. Zu sehen ist der Sehnenfadenabriss im Segment P2

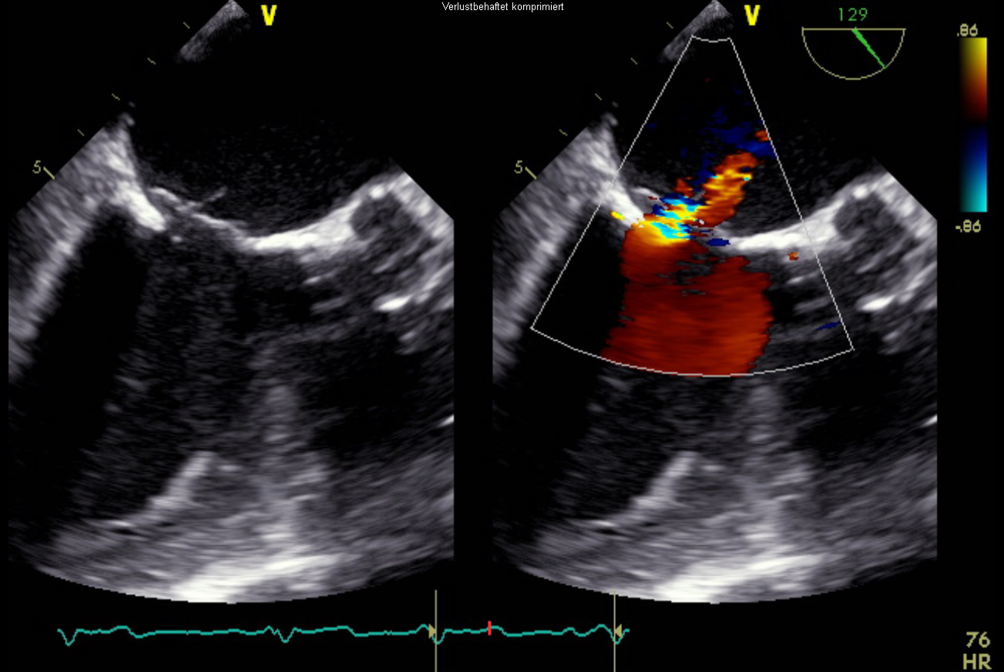

Abb. 2
Transösophageale Echokardiographie. 2‑D-Ansicht im 3‑Kammer-Blick auf die Mitralklappeninsuffizienz mit nach posterior gerichtetem Jet
×
×
Anzeige
Diagnose I
Hochgradige Mitralklappeninsuffizienz aufgrund eines partiellen Sehnenfadenabrisses im Segment P2 mit einem nach posterior gerichteten Jet
Therapie
Die endovaskuläre Mitralklappenrekonstruktion wurde unter Vollnarkose begonnen. Der zentrale Venendruck zu Beginn des Eingriffs betrug 12 mm Hg bei einer Sauerstoffsättigung von 100 % und einem Blutdruck von 140/80 mm Hg. Es erfolgten die Punktion der rechten V. femoralis und Einlage einer 7 F-Schleuse mit anschließender transseptaler Punktion und Einlage einer PASCAL Guide Sheath (Edwards Lifesciences, Irvine, CA, USA). Es folgte die erfolgreiche Implantation eines PASCAL-Clips (Edwards Lifesciences) zwischen den Segmenten A2 und P2 (Abb. 3). Es zeigte sich eine adäquate Reduktion der Mitralklappeninsuffizienz nach Clipimplantation mit einer verbleibenden leicht- bis mittelgradigen Insuffizienz (Abb. 4). Die Untersuchung mit dem Continuous-wave-Doppler ergab keinen Hinweis auf eine relevante Stenosewirkung bei einem mittleren Druckgradienten von 4,36 mm Hg.

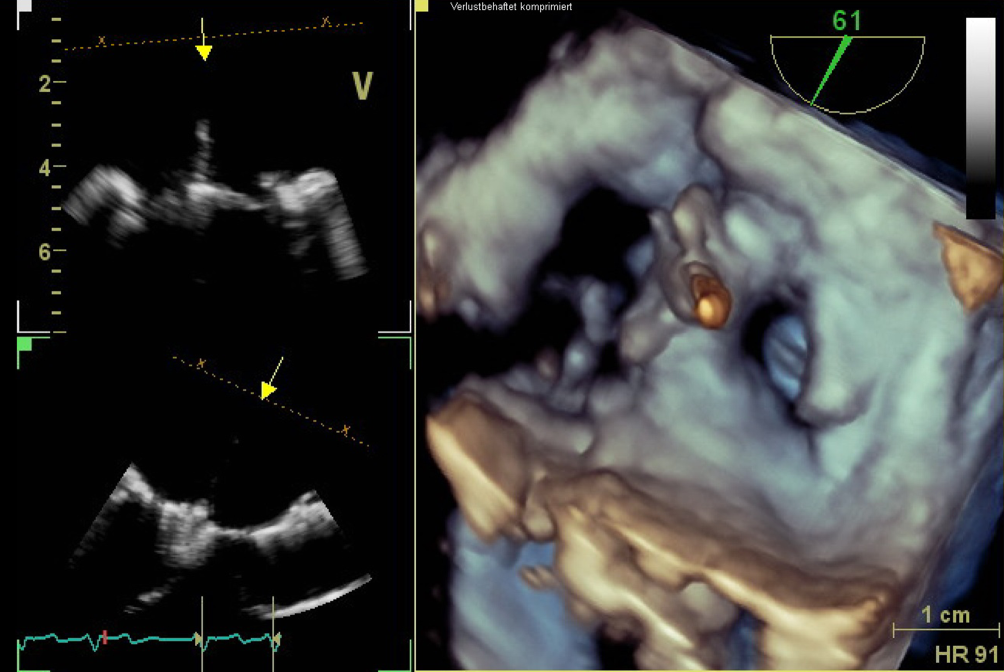

Abb. 3
Transösophageale Echokardiographie. 3‑D-Ansicht mit Aufsicht auf die Mitralklappe. Zu sehen ist das PASCAL-Device (Edwards Lifesciences) zwischen den Segmenten A2 und P2

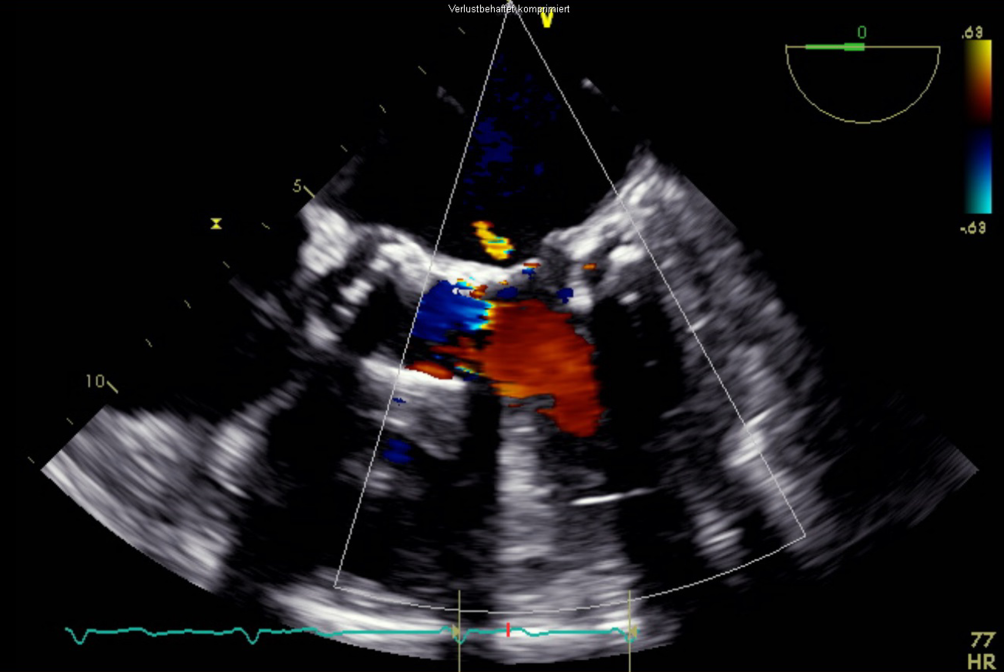

Abb. 4
Transösophageale Echokardiographie. 2‑D-Ansicht im 4‑Kammer-Blick mit Farbdopplerdarstellung der Mitralklappeninsuffizienz nach PASCAL-Implantation (Edwards Lifesciences)
×
×
Nach Rückzug der transseptalen Schleuse kam es zu einem Anstieg des zentralen Venendrucks auf 20 mm Hg, einem Abfall des systolischen Blutdrucks auf 90 mm Hg sowie einem Abfall der Sauerstoffsättigung auf 80 %. In der transösophagealen Echokardiographie zeigte sich ein Atriumseptumdefekt mit einem relevanten Links-rechts-Shunt (Abb. 5). Es erfolgte der sofortige Verschluss mittels Vorhofseptumokkluder (GORE Septal Occluder 30 mm, Gore, Flagstaff, AZ, USA; Abb. 6). Hiernach zeigte sich kein Hinweis auf einen Restshunt auf Vorhofebene. Der zentrale Venendruck fiel auf 11 mm Hg, Blutdruck und Sauerstoffsättigung normalisierten sich.

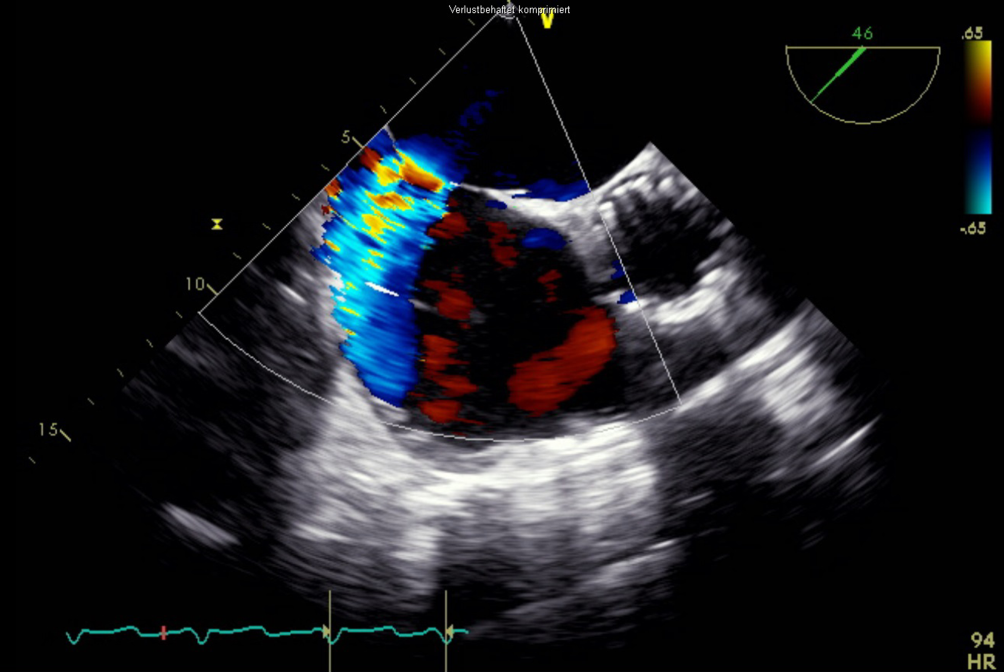

Abb. 5
Transösophageale Echokardiographie. 2‑D-Ansicht in der kurzen Achse. Zu sehen ist der iatrogene Links-rechts-Shunt auf Vorhofebene

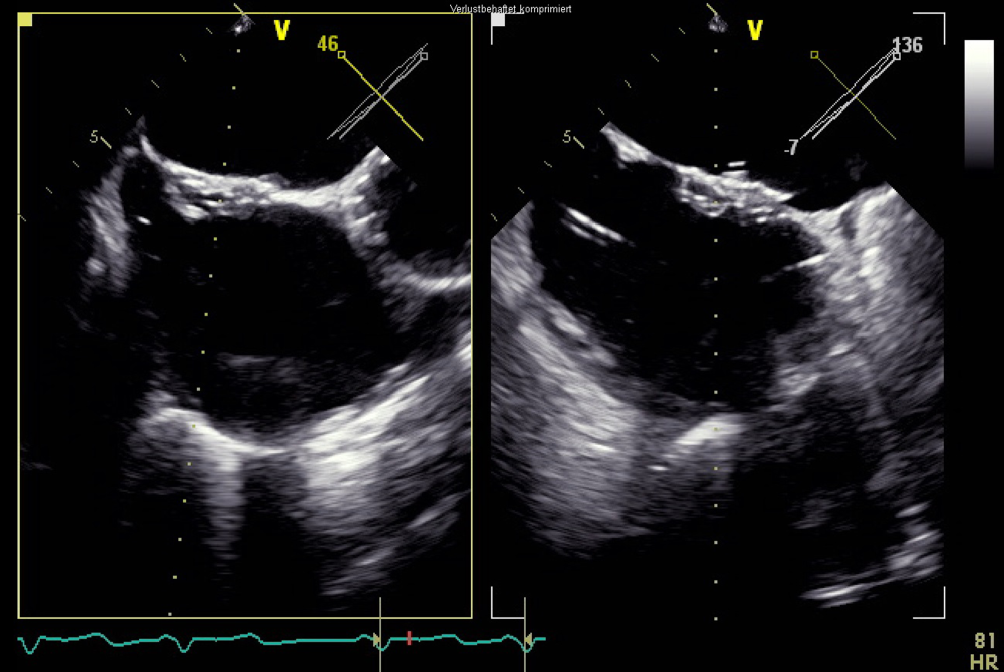

Abb. 6
Transösophageale Echokardiographie. 2‑D-Ansicht in der kurzen Achse mit biplaner Darstellung. Zu sehen ist das implantierte GORE-Septal-Device (Gore) auf Vorhofebene
×
×
Diagnose II
Iatrogener Atriumseptumdefekt mit relevantem Links-rechts-Shunt nach endovaskulärer Mitralklappenrekonstruktion
Anzeige
Verlauf
Die Patientin wurde für 24 h auf unserer kardiologischen Intensivstation überwacht und konnte anschließend auf unsere Normalstation verlegt werden. Weitere echokardiographische Kontrollen ergaben eine bleibende Reduktion der Mitralklappeninsuffizienz sowie keinen erneuten Hinweis auf einen Atriumseptumdefekt. Die Patientin stellte sich zur Verlaufskontrolle 4 Wochen nach Intervention in unserer Ambulanz vor. Es zeigte sich eine deutliche Besserung der Belastungsdyspnoe.
Diskussion
Iatrogene Atriumseptumdefekte als Folge der transseptalen Punktion im Rahmen einer endovaskulären Mitralklappenrekonstruktion treten häufig auf, allerdings meist ohne weitere Folgen für den Patienten. In seltenen Fällen können jedoch auch relevante klinische Langzeitschäden durch eine dauerhafte Rechtsherzbelastung oder aber akute Komplikationen auftreten [1]. Solche akuten Komplikationen können bedingt durch die Entfernung der transseptalen Schleuse auftreten und ein akutes Rechtsherzversagen auslösen, erkennbar an einer rechtsventrikulären Dilatation, einer Abnahme der longitudinalen rechtsventrikulären Funktion oder auch einem Abfall der Sauerstoffsättigung [2‐5]. Bisherige Fallberichte konnten bereits den Nutzen eines endovaskulären Verschlusses iatrogener Atriumseptumdefekte nach Mitralklappenclipping zeigen [2, 3, 5].
Während einer Mitralklappenrekonstruktion ist ein ständiges hämodynamisches Monitoring wichtig
Unser Fallbeispiel zeigt die Wichtigkeit des ständigen hämodynamischen Monitorings während einer Mitralklappenrekonstruktion. Ein plötzlicher Anstieg des zentralen Venendrucks bzw. ein Abfall der rechtsventrikulären Funktion, der Sauerstoffsättigung oder des Blutdrucks sollte immer zur Abklärung eines möglichen Shunts auf Vorhofebene führen. Der sofortige Verschluss eines hämodynamisch relevanten Shunts mittels Okkluder-Device stellt eine sichere und schnelle Therapie dieser Komplikation dar.
Fazit für die Praxis
Ständiges hämodynamisches Monitoring während einer Mitralklappenrekonstruktion ist eine wichtige Überwachungsmaßnahme.
Ein plötzlicher Anstieg des zentralen Venendrucks bzw. eine Abnahme der rechtsventrikulären Funktion oder der Sauerstoffsättigung sollte an einen Shunt auf Vorhofebene denken lassen.
Der sofortige Verschluss mittels Okkluder-Device ist eine sichere und schnelle Therapieoption.
